ข้อควรพิจารณาในการออกแบบชิ้นส่วนพลาสติกมีอะไรบ้าง

เฮ้! ในฐานะซัพพลายเออร์ชิ้นส่วนพลาสติก ฉันอยู่ในแวดวงการผลิตพลาสติกมาระยะหนึ่งแล้ว การออกแบบชิ้นส่วนพลาสติกไม่ใช่แค่การทำให้บางสิ่งดูดีเท่านั้น เป็นกระบวนการที่ซับซ้อนซึ่งเกี่ยวข้องกับการพิจารณาหลายประการ ในบล็อกนี้ ฉันจะแบ่งปันแง่มุมการออกแบบที่สำคัญบางประการที่คุณควรคำนึงถึงเมื่อทำงานกับชิ้นส่วนพลาสติก

การเลือกใช้วัสดุ

การพิจารณาสิ่งแรกและสำคัญที่สุดคือวัสดุ พลาสติกแต่ละชนิดมีคุณสมบัติที่แตกต่างกัน และการเลือกชนิดที่เหมาะสมสามารถสร้างหรือทำลายชิ้นส่วนของคุณได้ ตัวอย่างเช่น หากคุณกำลังสร้างชิ้นส่วนที่ต้องแข็งแรงและเข้มงวด คุณอาจพิจารณาใช้วัสดุอย่าง PA66 PA66 ขึ้นชื่อในด้านความแข็งแรงสูง ทนความร้อนได้ดี และทนทานต่อการสึกหรอได้ดีเยี่ยม ในทางกลับกัน หากคุณต้องการชิ้นส่วนที่ยืดหยุ่นและทนต่อแรงกระแทกมากกว่า ABS อาจเป็นตัวเลือกที่ดีกว่า ABS มีความทนทาน มีมิติคงตัวดี และง่ายต่อการแปรรูป

อีกตัวเลือกยอดนิยมคือ PP PP มีน้ำหนักเบา ทนต่อสารเคมีได้ดี และมีราคาไม่แพงนัก มักใช้ในการใช้งานที่ความคุ้มค่าเป็นปัจจัยสำคัญ เมื่อเลือกวัสดุ คุณต้องคำนึงถึงสภาพแวดล้อมที่จะใช้ชิ้นส่วนด้วย หากจะต้องสัมผัสกับอุณหภูมิสูง สารเคมี หรือแสงยูวี คุณจะต้องใช้วัสดุที่สามารถทนต่อสภาวะเหล่านี้ได้

หากคุณสนใจชิ้นส่วนฉีดขึ้นรูปตามสั่งที่ทำจากวัสดุเหล่านี้ ลองดูสิชิ้นส่วนฉีดขึ้นรูปแบบกำหนดเอง- ที่นี่ คุณจะพบตัวเลือกต่างๆ มากมายเพื่อให้เหมาะกับความต้องการเฉพาะของคุณ

เรขาคณิตส่วนหนึ่ง

รูปร่างและขนาดของชิ้นส่วนพลาสติกก็มีความสำคัญอย่างยิ่งเช่นกัน รูปทรงที่ซับซ้อนอาจเป็นเรื่องท้าทายในการขึ้นรูป และอาจต้องใช้เทคนิคการผลิตขั้นสูงกว่านี้ ตัวอย่างเช่น ชิ้นส่วนที่มีผนังบางอาจเติมได้ยากในระหว่างกระบวนการฉีดขึ้นรูป ซึ่งอาจนำไปสู่ข้อบกพร่อง เช่น ฟองอากาศ หรือการเติมที่ไม่สมบูรณ์

ในทางกลับกัน ชิ้นส่วนที่มีผนังหนาอาจใช้เวลาในการเย็นนานกว่า ซึ่งอาจเพิ่มเวลารอบการทำงานและอาจทำให้เกิดการบิดงอได้ เป็นความคิดที่ดีที่จะรักษาความหนาของผนังให้สม่ำเสมอที่สุดเท่าที่จะเป็นไปได้เพื่อให้แน่ใจว่ามีการระบายความร้อนที่สม่ำเสมอและลดความเสี่ยงของข้อบกพร่อง

การตัดส่วนล่างเป็นอีกแง่มุมหนึ่งของรูปทรงของชิ้นส่วนที่ต้องพิจารณาอย่างรอบคอบ Undercuts คือคุณสมบัติที่ป้องกันไม่ให้ชิ้นส่วนหลุดออกจากแม่พิมพ์เป็นเส้นตรง สามารถใช้เพื่อสร้างคุณสมบัติแบบ snap-fit ​​หรือคุณสมบัติทางกลอื่นๆ ได้ แต่ต้องใช้การออกแบบแม่พิมพ์พิเศษ เช่น ด้านข้างหรือแกนที่ยุบได้ คุณสมบัติเพิ่มเติมเหล่านี้สามารถเพิ่มต้นทุนและความซับซ้อนของแม่พิมพ์ได้

มุมร่าง

มุมร่างถือเป็นสิ่งสำคัญสำหรับการดีดชิ้นส่วนพลาสติกออกจากแม่พิมพ์ได้สำเร็จ มุมร่างจะเรียวเล็กน้อยบนผนังแนวตั้งของชิ้นส่วน ช่วยให้ถอดชิ้นส่วนออกจากแม่พิมพ์ได้ง่ายโดยไม่ทำให้ติดหรือทำให้เกิดความเสียหาย มุมร่างที่แนะนำขึ้นอยู่กับวัสดุ พื้นผิวของแม่พิมพ์ และความซับซ้อนของชิ้นส่วน

โดยทั่วไป แนะนำให้ใช้มุมร่างอย่างน้อย 1 - 2 องศาสำหรับชิ้นส่วนพลาสติกส่วนใหญ่ อย่างไรก็ตาม สำหรับชิ้นส่วนที่มีความมันวาวสูงหรือทำจากวัสดุที่มีอัตราการหดตัวสูง อาจจำเป็นต้องใช้มุมร่างที่ใหญ่ขึ้น หากไม่มีมุมร่างที่เหมาะสม ชิ้นส่วนอาจติดอยู่ในแม่พิมพ์ ซึ่งอาจนำไปสู่ความล่าช้าในการผลิตที่ยาวนานและต้นทุนที่เพิ่มขึ้น

พื้นผิวเสร็จสิ้น

การตกแต่งพื้นผิวของชิ้นส่วนพลาสติกอาจมีผลกระทบอย่างมากต่อรูปลักษณ์และการทำงานของชิ้นส่วน พื้นผิวเรียบมักเป็นที่ต้องการด้วยเหตุผลด้านความสวยงาม แต่ยังช่วยลดการเสียดสีและทำให้ชิ้นส่วนทำความสะอาดได้ง่ายขึ้น ในทางกลับกัน พื้นผิวที่มีพื้นผิวสามารถให้การยึดเกาะที่ดีขึ้นหรือซ่อนข้อบกพร่องของพื้นผิวได้

การตกแต่งพื้นผิวของแม่พิมพ์ส่งผลโดยตรงต่อการตกแต่งพื้นผิวของชิ้นส่วน มีหลายวิธีเพื่อให้ได้พื้นผิวที่แตกต่างกันบนแม่พิมพ์ เช่น การขัด การพ่น หรือการแกะสลัก การเลือกการตกแต่งพื้นผิวยังขึ้นอยู่กับวัสดุของชิ้นส่วนด้วย พลาสติกบางชนิดอาจต้องมีการตกแต่งพื้นผิวเฉพาะเพื่อให้ได้คุณสมบัติที่ต้องการ

หากคุณกำลังมองหาชิ้นส่วนพลาสติกคุณภาพสูงที่มีพื้นผิวที่แตกต่างกันอุปกรณ์ฉีดพลาสติก Micro ABS แรงดันสูงมีให้เลือกมากมาย

ความคลาดเคลื่อน

ความคลาดเคลื่อนหมายถึงความแปรผันที่อนุญาตในขนาดของชิ้นส่วนพลาสติก มักจำเป็นต้องมีพิกัดความเผื่อที่แน่นหนาสำหรับชิ้นส่วนที่ต้องประกอบเข้ากับส่วนประกอบอื่นๆ อย่างแม่นยำ อย่างไรก็ตาม การบรรลุพิกัดความเผื่อที่แคบอาจเป็นเรื่องที่ท้าทายในการฉีดขึ้นรูปพลาสติก เนื่องจากปัจจัยต่างๆ เช่น การหดตัวของวัสดุ การสึกหรอของแม่พิมพ์ และความแปรผันของกระบวนการ

สิ่งสำคัญคือต้องระบุพิกัดความเผื่อที่เป็นจริงตามความสามารถของกระบวนการผลิต การระบุเกณฑ์ความคลาดเคลื่อนมากเกินไปอาจทำให้ต้นทุนเพิ่มขึ้นและระยะเวลารอคอยสินค้านานขึ้น ในทางกลับกัน การระบุพิกัดความเผื่อไว้ต่ำอาจส่งผลให้ชิ้นส่วนไม่พอดีหรือทำงานได้ตามที่คาดไว้

ที่ตั้งประตู

ประตูคือจุดที่พลาสติกหลอมเหลวเข้าสู่โพรงแม่พิมพ์ ตำแหน่งของประตูอาจส่งผลกระทบอย่างมีนัยสำคัญต่อการไหลของพลาสติกและคุณภาพของชิ้นส่วน ประตูที่วางตำแหน่งอย่างดีช่วยให้มั่นใจได้ว่าการเติมโพรงแม่พิมพ์จะสม่ำเสมอและลดการเกิดรอยเชื่อมให้เหลือน้อยที่สุด

เส้นเชื่อมเกิดขึ้นเมื่อส่วนหน้าของพลาสติกหลอมเหลวสองหน้าหรือมากกว่าไหลมาบรรจบกันและหลอมรวมเข้าด้วยกัน พวกมันสามารถทำให้ชิ้นส่วนอ่อนแอลงและส่งผลต่อรูปลักษณ์ของมันได้ ด้วยการเลือกตำแหน่งประตูอย่างระมัดระวัง คุณสามารถควบคุมรูปแบบการไหลของพลาสติกและลดโอกาสของรอยเชื่อมได้

ตำแหน่งประตูยังต้องพิจารณาโดยสัมพันธ์กับรูปทรงของชิ้นส่วนและวัตถุประสงค์การใช้งานชิ้นส่วนด้วย เช่น หากชิ้นส่วนมีพื้นผิวที่มองเห็นได้ ก็ควรวางประตูไว้ในตำแหน่งที่ไม่ทิ้งร่องรอยไว้ให้เห็นชัดเจน

ระบบดีดออก

ระบบดีดออกมีหน้าที่ในการถอดชิ้นส่วนพลาสติกออกจากแม่พิมพ์หลังจากที่เย็นตัวลงและแข็งตัวแล้ว ระบบดีดออกที่เหมาะสมเป็นสิ่งสำคัญอย่างยิ่งในการป้องกันความเสียหายต่อชิ้นส่วนระหว่างการดีดออก มีระบบดีดตัวออกหลายประเภท รวมถึงหมุดดีดตัว ปลอกดีดตัว และแผ่นเปลื่อง

การเลือกใช้ระบบดีดออกจะขึ้นอยู่กับรูปร่างและขนาดของชิ้นส่วนตลอดจนวัสดุ หมุดอีเจ็คเตอร์เป็นวิธีดีดออกที่ใช้กันมากที่สุด เรียบง่ายและมีประสิทธิภาพ แต่สามารถทิ้งรอยเล็กๆ ไว้ได้ ปลอกกระทุ้งใช้สำหรับชิ้นส่วนที่มีรูหรือปุ่ม และแผ่นเปลื่องใช้สำหรับชิ้นส่วนที่มีพื้นผิวเรียบขนาดใหญ่

การพิจารณาต้นทุน

สุดท้ายแต่ไม่ท้ายสุด ต้นทุนถือเป็นปัจจัยสำคัญในโครงการออกแบบใดๆ เสมอ ต้นทุนการผลิตชิ้นส่วนพลาสติกประกอบด้วยต้นทุนวัสดุ ต้นทุนแม่พิมพ์ ต้นทุนการผลิต และต้นทุนการตกแต่ง ด้วยการเพิ่มประสิทธิภาพการออกแบบเพื่อความสามารถในการผลิต คุณสามารถลดต้นทุนเหล่านี้ได้

ตัวอย่างเช่น การใช้รูปทรงของชิ้นส่วนที่เรียบง่ายสามารถลดต้นทุนของแม่พิมพ์ได้ การเลือกวัสดุที่คุ้มต้นทุนมากขึ้นยังสามารถลดต้นทุนโดยรวมได้อีกด้วย นอกจากนี้ การลดจำนวนการปฏิบัติงานรอง เช่น การตัดเฉือนหรือการประกอบ ให้เหลือน้อยที่สุด ยังช่วยประหยัดเวลาและเงินได้อีกด้วย

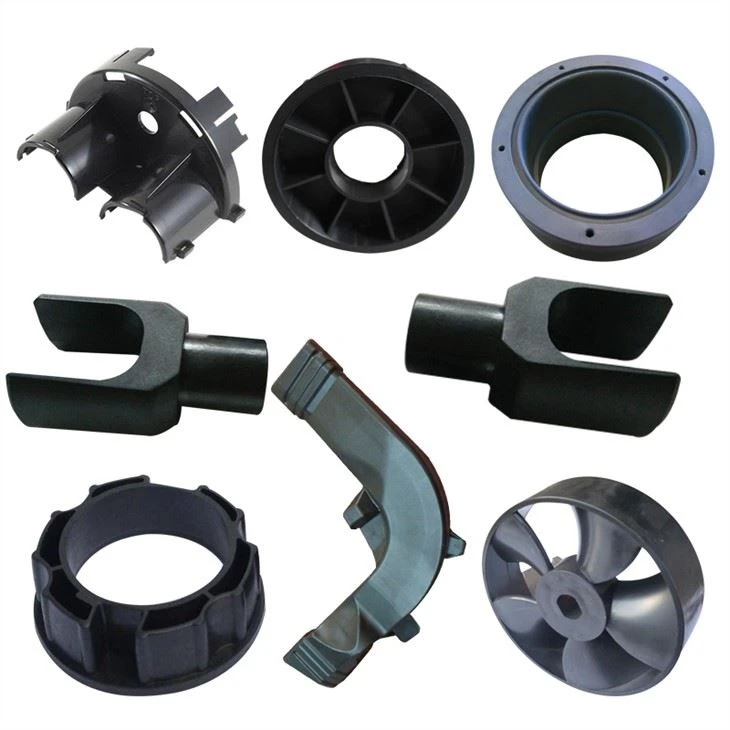

หากสนใจอะไหล่ฉีดที่ทำจาก PA66, PP หรือ ABSชิ้นส่วนฉีด PA66 ฉีด PP ABSให้บริการโซลูชั่นที่คุ้มค่า

โดยสรุป การออกแบบชิ้นส่วนพลาสติกนั้นต้องอาศัยความสมดุลของปัจจัยต่างๆ อย่างระมัดระวัง เมื่อพิจารณาถึงการเลือกวัสดุ รูปทรงของชิ้นส่วน มุมของร่าง พื้นผิวสำเร็จ พิกัดความเผื่อ ตำแหน่งประตู ระบบดีดออก และต้นทุน คุณสามารถสร้างชิ้นส่วนพลาสติกคุณภาพสูงที่ตรงกับความต้องการเฉพาะของคุณได้

หากคุณอยู่ในตลาดชิ้นส่วนพลาสติกและต้องการหารือเกี่ยวกับโครงการของคุณโดยละเอียด โปรดติดต่อเรา เราพร้อมช่วยเหลือคุณในทุกความต้องการชิ้นส่วนพลาสติก ตั้งแต่การออกแบบไปจนถึงการผลิต มาทำงานร่วมกันเพื่อทำให้ไอเดียของคุณเป็นจริง!

อ้างอิง

• "คู่มือการฉีดขึ้นรูป" โดย O. Olszewski
• "วัสดุและการแปรรูปพลาสติก" โดย James F. Carley
• เอกสารไวท์เปเปอร์อุตสาหกรรมต่างๆ เกี่ยวกับการออกแบบและการผลิตชิ้นส่วนพลาสติก
